1.餐廚垃圾車也叫泔水車，主要用于廚余垃圾的收集和運轉，具有裝、卸垃圾自動化程度高、工作可靠、密封性好、裝載容積大、操作簡便、運輸過程密閉，無污水泄露和異味的散發，環保性好等特點?？膳溲b載不同規格的標準垃圾桶，具有廣泛的適用性。餐廚垃圾車是高效、清潔的廚余垃圾收、運專用車

2. 整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。

3.低噪聲，傳統餐廚垃圾車發動機噪聲大，本車是電機傳動，大大降低噪聲污染。

車型基本參數表

1.1 產品簡述

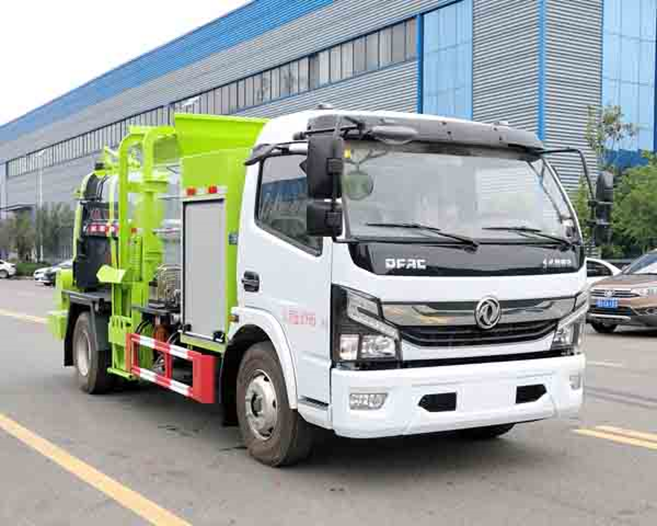

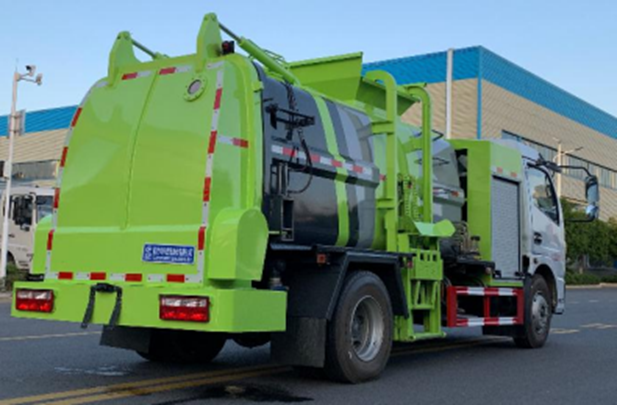

東風純電動餐廚垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾桶提升機、清洗裝置、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用廚余垃圾處理、轉運作業車。

工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。垃圾箱可實現箱內餐廚垃圾固液的初步分離，并采用大容積污水箱，提高產品裝載量； 電控系統采用無線遙控，并通過作業動作邏輯互鎖，保證操作的精準性，杜絕誤操作。

1.1 使用場景

該產品適用于城市酒店、公寓、小區、工廠、垃圾轉運**等場地的廚余垃圾處理、轉運工作。

2、產品注意事項

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 裝填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁裝載建筑垃圾，

3、 卸料作業舉升、提升機作業時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升提升機， 否則易**偏移造成事故。

4、 提升機在沒有落下且鎖止前，不得進入正常行駛。

3.1、底盤基本參數表

一、        底盤參數表

二、      底盤配置表

3.3、      整車專用參數表

4.1、整車基本結構分解

4.2、整車主要結構及性能特點

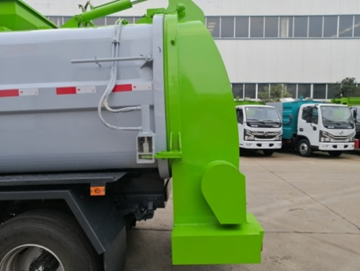

（1）垃圾箱及后門

垃圾箱是對餐廚垃圾進行收集和儲存的部件，同時也是后門、推鏟、底盤、掛桶機構等的重要部件的 連接基體。 垃圾箱、后門及清水箱等結構采用 Q235碳鋼或304 不銹鋼材料，耐腐蝕、不生銹。 垃圾箱前端設計有清水箱；底部設計有污水箱，可對餐廚垃圾進行固液初步分離。 上裝總成整體電泳或不銹鋼，防止生銹、腐蝕，延長使用壽命。

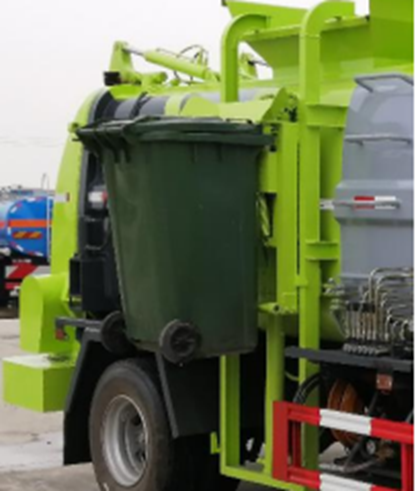

（2）掛桶機構

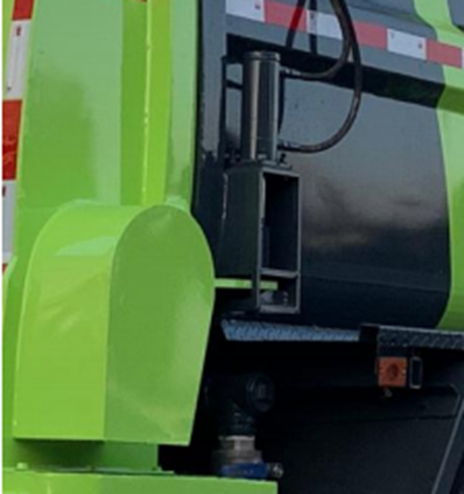

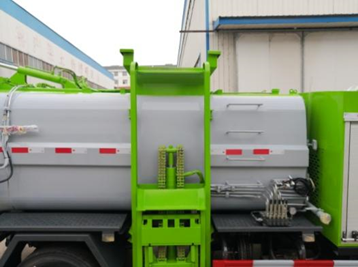

掛桶機構是將垃圾桶中餐廚垃圾倒入垃圾箱中的部件，由油缸驅動。掛桶機構可根據用戶需求選配稱 重系統以實現垃圾重量計量。頂蓋通過液壓開啟，通過軟件邏輯關系與掛桶機構實現邏輯上的先后動作。

（2）卸料機構

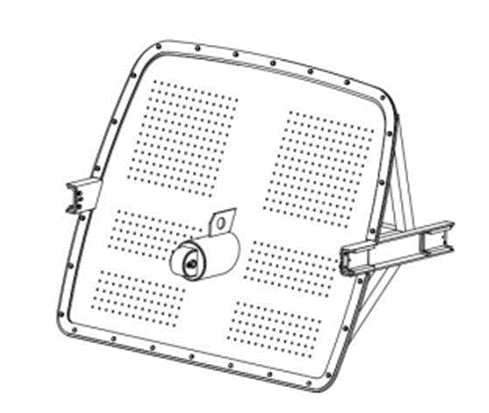

采用推鏟卸料，通過油缸驅動推鏟，并借助耐磨尼龍滑塊沿垃圾箱軌道滑動，通過推鏟面板上的圓孔 可初步實現固液分離。

（2）安全裝置

配置急停開關，遇到緊急情況按下急停開關可快速停止上裝的所有動作。駕駛室內中控屏與尾部作業 面板相互軟件邏輯互鎖，防止兩處人員操作干擾發生安全事故。 語音報**提示音，車輛在做后門開啟、關閉時通過語音播報器發出安全提示音，**示旁邊人員注意安全。

（3）密封性

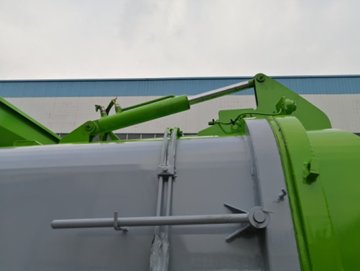

垃圾箱和后門采用特制加強型硅膠條密封，通過液壓鎖緊機構實現垃圾箱與后門之間的壓緊，密封性 好，杜絕二次污染。液壓鎖緊機構與后門通過軟件邏輯關系實現邏輯上的先后動作。

（2）電控系統

采用“顯示屏+**器+無線遙控器”的**模式。

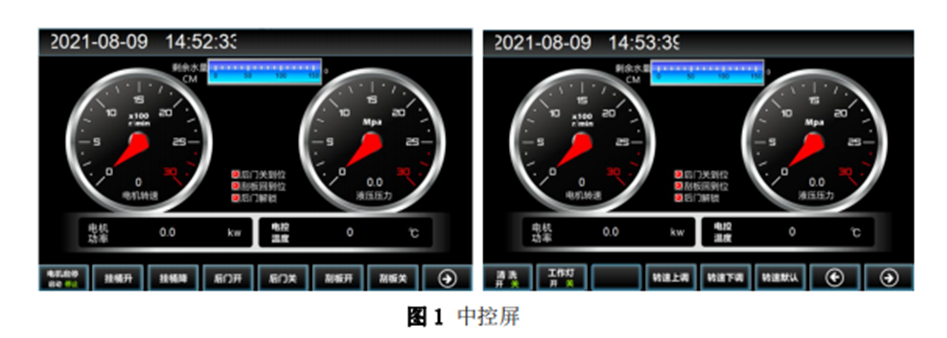

中控屏

采用 7.0 寸采用帶觸摸功能的中控屏**，防護等級 IP65，分辨率 800*480TFT。監控接近開關、傳感 器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；

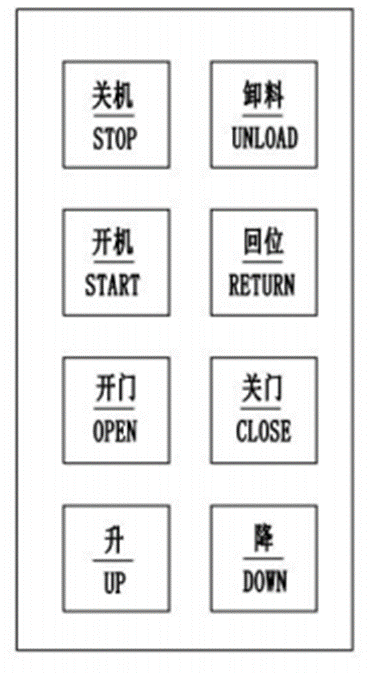

無線遙控器

采用無線遙控器操作作業，方便攜帶，方便操作。

（2）二類底盤

電池的綜合性能。底盤采用中航鋰電的磷酸鐵鋰類型、144kWh 大容量動力電池，能量密度為155.63Wh/kg，行業**。動力電池標配液冷熱管理系統及電池加熱功能，滿足車輛在各種環境條件下使用需求。

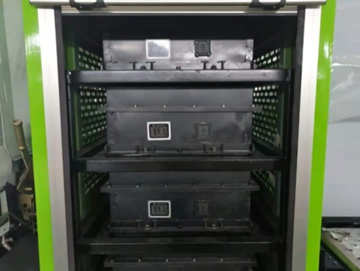

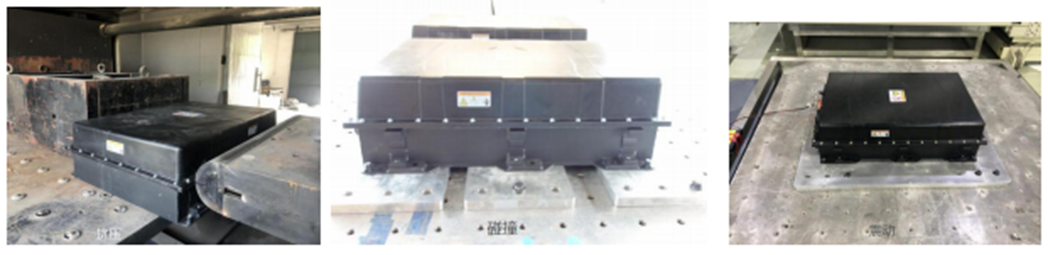

動力電池箱由 72 和 60 個 L173LF163 方形鋁殼單體電芯串并聯成兩種 PACK 箱，，工作溫度范圍達 -30℃～60℃，具有過溫、過充、過放、短路等多重防護，性能穩定、安全可靠。

驅動系統。底盤配置中車電機的 145kW 大扭矩高效永磁同步型電機，產品可靠、高鐵品質，在滿足 了電動車駕駛的舒適性和經濟性的同時，還可實現 25%以上的爬坡度。

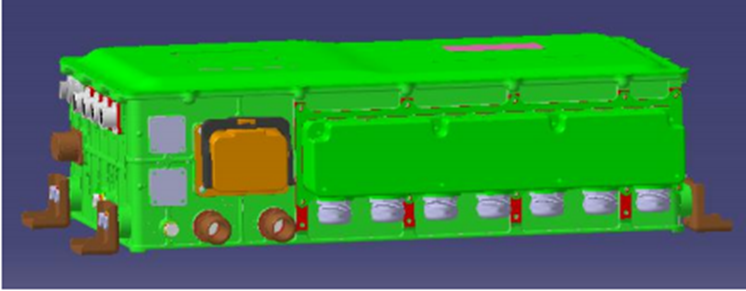

**一**器。底盤采用成都中車電機有限公司為東風汽車所研制的**一**器，集成了電機控 制器、助力轉向電機**器、空氣壓縮機電機**、DC/DC、高壓輸配電和上裝高壓預充取電共六項功能， 其中上裝配電 30kW 大功率取電接口，方便各類型上裝電動化功率取電需求。

該**一采用集成化設計，大幅提升功率密度的同時，具有高智能、高穩定、高安全的特點。

安全防護：

 ? 漏電檢測：車輛上電狀態可通過絕緣檢測模塊監控整車是否漏電；

 ? 多層保護：車輛在正常充放電過程中，整車**器、主控、輔控、電池管理系統多層監控保 護電流情況，保證高壓安全；

 ? 主動放電功能：整車下電后，高壓電器零部件電壓迅速降低到 36V 以下的安全電壓，保證安 全。

4.3、產品優勢

（1） 由于餐廚垃圾車上裝結構復雜，自質量較大，降低餐廚垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

（4） 人性化的操作**；作業操控分別配置中控屏和無線遙控器，駕駛室內的中控屏可**所有作業操作，并且監控接近開關、 傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；

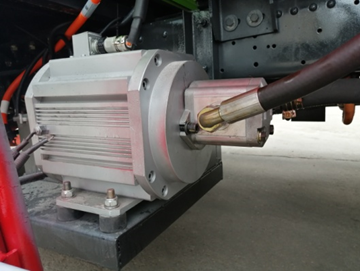

（5） **的**技術；根據餐廚垃圾車的具體作業工況，精準配置電機性能參數，不同動作根據作業需要設置相適應的電機 轉速，取消節流閥，避免了功率損耗和系統發熱，能耗低，噪音小，經濟性好。

（6） 信息化技術；配置豐富的傳感器，根據傳感器采集各種信息，建立大數據庫。能夠預判故障點、故障產生后能夠利用監控平臺快速的判斷和快速的處理故障。根據大數據信息能夠精準分析車輛的運營狀況。

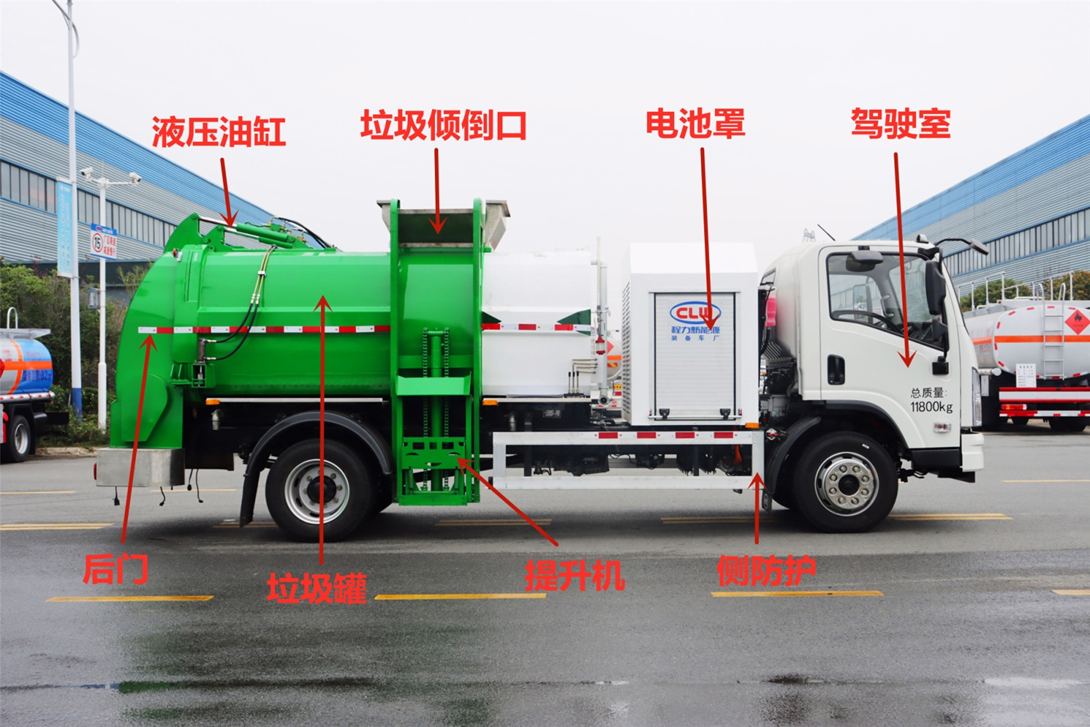

4.3、整車基本配件圖解

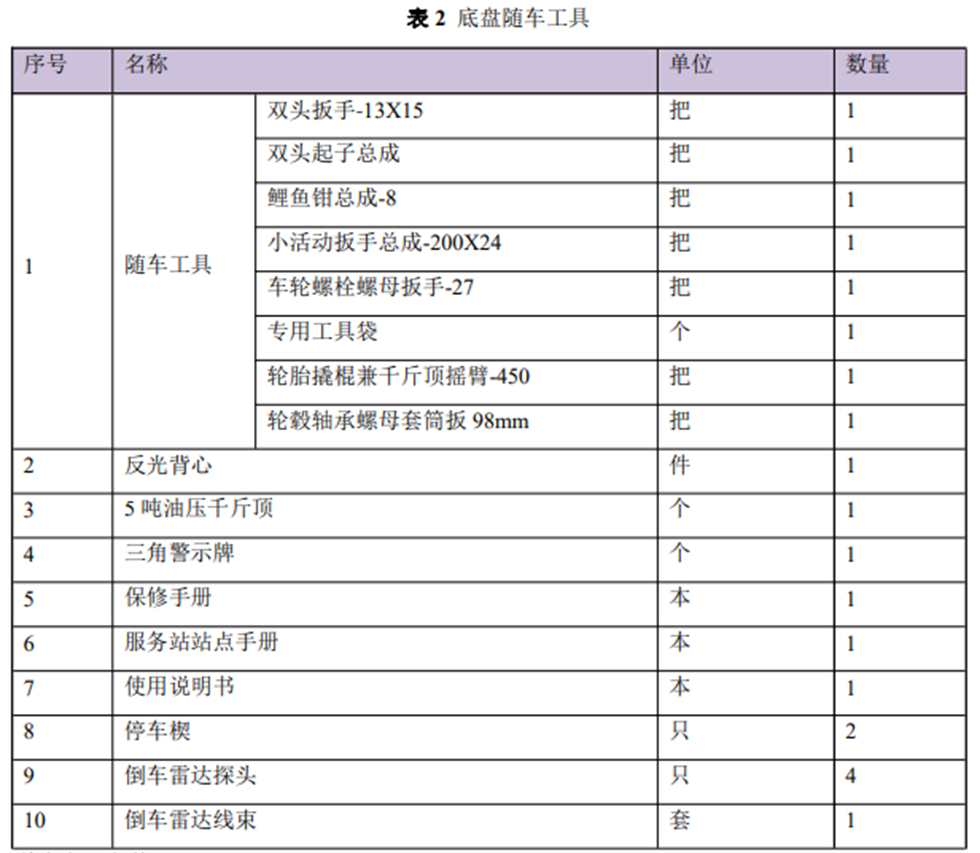

5.1、底盤隨車工具

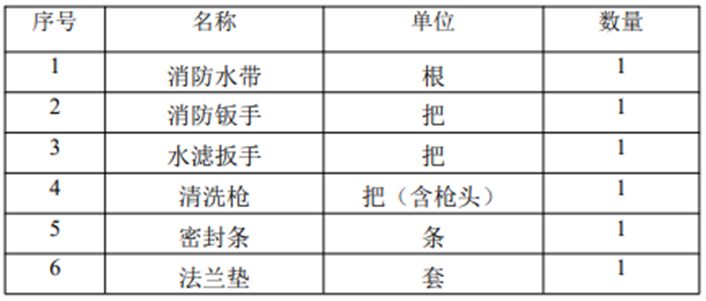

5.2整車備品備件
