產品簡述

我公司抑塵車標配:前置電動水炮（可 360°旋轉，可調成柱狀**射程 35 米，也可調成霧狀**射程 15 米，(可調成： 直沖狀、大雨、中雨、小雨、毛毛雨）、對沖、后灑、側噴、后置式工作平臺、，配備優質大功率專用灑水泵，雜物過濾網，國標通用 65 型消防接口（可通過消防栓加水），2 根引水膠管。水泵、取力器、球閥、濾網均為**標準產品，主管道加粗，法蘭墊、法蘭盤加厚，前對沖，大通徑球閥，具有性能優良，工作可靠、效率高、流量大。尾部加裝霧炮能有效的對霧霾、灰塵進行有效的抑制效果。

    我公司生產的多功能抑塵車，利用水霧吸附空氣中的粉塵，淡化空氣中的污染顆粒物濃度，達到（固塵、降塵、清潔凈化空氣）的效果，有效緩解城市塵?？諝馕廴粳F象并可用于公共場所（增濕、降溫、消毒、除臭）?？梢愿纳瓶諝赓|量，用于降低PM10、PM2.5，被譽為PM2.5治理神器。同時也可以改善工礦作業物料堆放、建筑施工和爆破拆除引起的灰塵污染，亦可用于城市大氣治理、農藥噴灑、消毒等。

1.1 車型基本參數表

2 產品簡述

2.1 產品簡述

純電動抑塵車車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統、霧炮機組，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。

工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。霧炮機組由底盤電池帶動霧炮風扇電機、不銹鋼多級離心泵，進行噴霧降塵工作。

1.1 使用場景

該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。

2 產品性能特點

2.1 底盤

底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；

(3) 整車輕量化設計，**總質量為18000kg；

(4) 搭載210kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。

2.2、性能特點

(1) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機取力傳動；

(2) 前沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋8條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到10m，能有效抑制路面灰塵；

(3) 360°旋轉的前置電動水炮，可設置成柱狀或霧狀出水，射程超過40米；

(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

(5) 霧炮機組直接由底盤電池提供動力，沒有副發電機組，比傳統柴油車更節能，大大降低噪音污染。

(6) 霧炮水泵為不銹鋼多級離心泵，免維護，流量大。

(7) 霧炮風扇電機由知名品牌大功率電機，風力更大，射程更遠。

 我公司抑塵車優勢

1、罐體耐用：罐體采用有限元分析方法優化設計，充分利用車載空間，水罐容積大，并通過了嚴格的可靠性試驗，罐體內部做防腐防銹處理，更加經久耐用，延長使用壽命3-5年；罐體與大梁焊接牢固，更穩定。

2、電路安全：霧炮電控箱線路，專業電工組裝，更安全，安全系數比較高，不易漏電、短路，不比小廠，噴霧機設有緊急停止按鈕，操作安全可靠。

3、自主**:霧炮具有自主**,結構緊湊,射程遠,霧粒細小,覆蓋面積大,可手動或遙控操縱。

車輛特點及性能

1、功力強、射程遠、穿透力強、霧粒附著力強、覆蓋范圍廣、可以實現精量噴霧。

2、二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水霧化充分

3、遙控/手動兼容，啟動快捷，使用安全，靈活方便，性價比高。

4、工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達95%。

5、當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150um直徑大小的霧滴。 配套動力靈活，既可用三相380V的市電，也可配套發電機組供電。

6、耗水量相比其它抑塵噴灑設備可節約70%～80%(噴**、灑水車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。

7、整車靚麗，結構緊湊，布局合理，部件做工精細，產品配置完善，操作性能好。

8、射程遠，覆蓋面積大，霧粒細小，與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉。

9、適用范圍廣，工作效率高，可邊行駛邊噴霧，噴霧速度快，對塵埃有較強的穿透力和霧珠附著力，能有效地節約用水量和減少環境污染。

10、微電機**水平旋轉，液壓馬達**俯仰角度，變換角度速度快。

11、車輛配置全新升級，主管道加粗、萬向前沖、50的大通徑球閥。

3 產品主要技術參數

3.1 、底盤基本參數表

二類底盤參數表

二類底盤配置表

3.2 專用參數表

3.4  整車公告參數：

4 產品主要結構

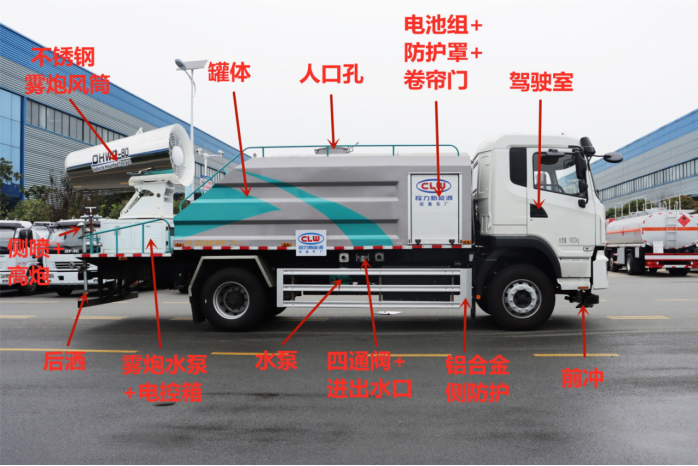

4.1、整車基本結構分解

4.2、整車配件圖解

序號	名稱	圖片	功能
1	上裝總成		造型新穎大方，結構牢固，帶折彎加強
2	前對沖		可把路面石子等小塊垃圾沖**路邊
3	側噴		鴨嘴狀噴嘴噴灑面大，水量分散
4	電子消防高炮		可起到小型火災的消防功能
5	后灑		新鋪路面的蓋灰降塵澆水養護作業
6	卷簾門		為電池或工具箱提供防護
7	頂部**示燈		高位**示燈，隨時保持車距
8	進水口		可就近在野外水源抽水，也可自流
9	水泵		威龍 60/90 水泵用于取水、出水，泵進、泵出功能
10	電池以及電池防護罩		給車輛底盤以及上裝提供電量
11	霧炮不銹鋼噴圈		霧炮噴霧出水口
12	作業監控顯示屏		倒車影像及作業監控
13	氣動球閥		自動**前沖、后灑、側噴等
14	急停按鈕		緊急停止按鈕
15	充電口		車輛充電口
16	不銹鋼多級離心泵及水泵防護罩		霧炮機組水泵，免維護、大流量。
17	過濾器		過濾通往霧炮的水中雜質
18	駕駛室**盒		駕駛室操作**各項功能
19	不銹鋼霧炮機風筒		內置大功率永磁同步風扇電機，各種型號可選

產品選配

序號	名稱	圖片	功能
1	萬向鴨嘴		可裝于駕駛室下，主要用于路面保濕，降塵
2	電子水炮		駕駛室**，可多方位調節， 水柱可調節，可用于園林綠化， 道路兩側保濕降塵
3	箭頭燈		車輛工作中，更好的**示后方車輛
4	長**		裝于駕駛室上，工作時更好的**示前方車輛
